Umgenutzte Grubenbaue - Luftschutz im Bergbau

Im Falle unzureichende Kenntnisse über im Luftschutz verwendete Grubenbaue vorhanden sind, also weder über zusätzlich geschaffene Luftschutzräume, noch über die erfolgten Luftschutzausbauten, können blinde Verfüll und Sicherungsmaßnahmen zu Folgeproblemen führen. Schäden, die durch unberechenbare Teilverfüllungen entstehen sind nur mit einem erheblich größeren Aufwand und auch nur bedingt reparabel. Wie es zu einer unzulänglichen Sicherung kommen kann, zeigt das nachfolgende Schema

LSimBergbau_2

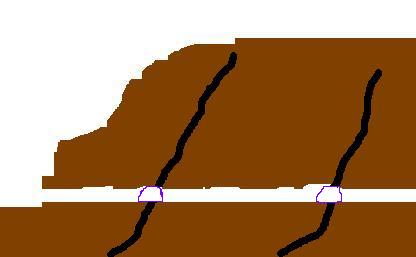

Ein bergbaulicher Stollen führt durch Flöze











LSimBergbau_3



Der Abbau der Flöze erfolgt durch  den Flözen folgende Stollen, die vom Hauptstollen aus abgehen









LSimBergbau_5

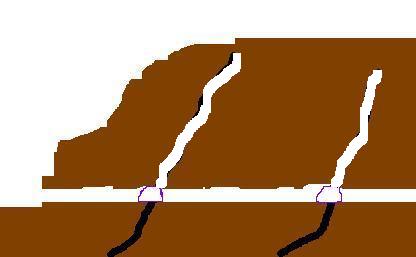

Durch den Abbau der Flöze entstehen langgestreckte, meist flache Hohlräume, je nach Flöz- Mächtigkeit











LSimBergbau_6

Im Rahmen des Luftschutzes wurde solche Grubenbaue ausgenutzt, indem

a) Notausgänge oder weitere Zugänge mit geringstem Aufwand geschaffen wurden

b) Vorhandene Stollen um Zusätzliche Räume erweitert wurden





LSimBergbau_7



Im Anschluß wurden die Zugänge bautechnisch gesichert mit z.B. Eingangsbauwerken (in grau dargestellt)

Zudem wurden oftmals zusätzliche Entwässerungsmöglichkeiten geschaffen (hier in blau dargestellt)





LSimBergbau_8

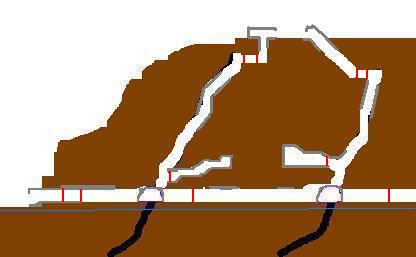

Kritische Stellen (in grau) wurden gesichert und Schleusen, bzw. Systemtrenntüren (in rot) eingebaut um einen Gasschutz zu schaffen









LSimBergbau_9

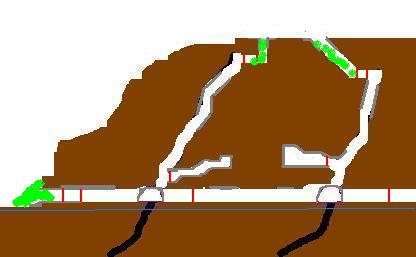

Nach dem Krieg wurden solche Zugänge oftmals eingerissen  und das Abbruchmaterial mit Grünschnitt und dergleichen in die Treppenhäuser verstürzt (in grün dargestellt) Ansichten aus der Praxis

Hangeingangsbauwerke wurden gelegentlich sogar übererdet





LSimBergbau_10

Durch die Einwirkung von Wasser oder normale Setzungen entstehen   in den ehemaligen Eingangsbereichen Tagesbrüche











LSimBergbau_11



Fast durchweg werden Hohlräume durch Aufschlußbohrungen ermittelt, die aber keinerlei Aufschlüsse über Luftschutzausbauten oder Schleusen hervorbringen, sondern lediglich angebohrte Hohlräume bestätigen







LSimBergbau_12

Werden die angetroffenen Hohlräume blind verfüllt, verbleiben die abgeschotteten Bereiche, wie auch höherliegende Räume.

In blau dargestellt: verfüllte Bereiche

Dazu kommt noch das Kammerproblem, bei dem höher liegende Bereiche, die nicht angebohrt, bzw. entlüftet werden, unverfüllt bleiben



Das ganze von oben betrachtet, zeigt, daß eine Vielzahl von Luftschutzräumen im Bergbau die im Rahmen von fachgerechten Verfüllmaßnahmen “übersehen” werden können.

LSimBergbau_draufsicht_1

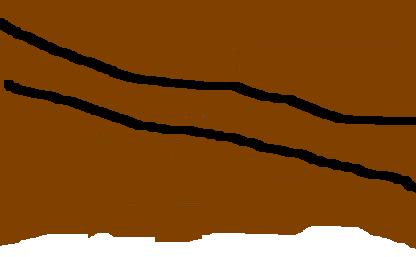

Ein Hangriss von oben betrachtet, mit Flözverläufen











LSimBergbau_draufsicht_2

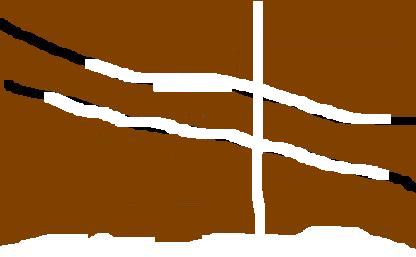

Die bergbaulichen Stollen und die Abbaubereiche













LSimBergbau_draufsicht_3

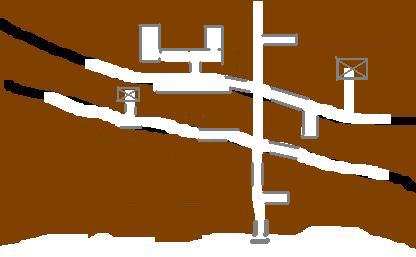

In der Umnutzung zum Luftschutz werden die Grubenbaue mit zusätzlichen Räumen versehen, wie z.B. Maschinenraum, Zisternen und Brunnenräume, OP - Räume, Zentralen und Befehlsstellen u.v.m.

In grau angedeutete bauliche Sicherungen und Eingangsbauwerke die über die abgebauten Flöze zugänglich gemacht wurden



LSimBergbau_draufsicht_4

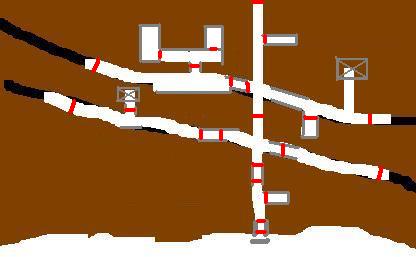

Hier in rot schematisch dargestellt sind Luftschutz und Systemtrenntüren in  solchen Anlagen.

Der direkte Zugang zum Bergbau wird gassicher durch Wetter - oder Gasschutztüren verschließbar gestaltet (Im Falle weitere Erweiterungen notwendig sind)





LSimBergbau_draufsicht_5

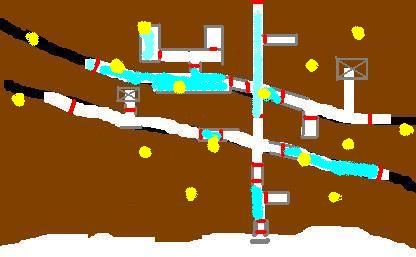

Die Aufschlußbohrungen (in gelb) und einem normalen  Bohrraster bringen nicht immer das gewünschte Ergebnis, wenn sich Hindernisse oder Abschlüsse im Hohlraumverlauf befinden

Hier dargestellt in blau - minimale Verfüllung, trotz zahlreicher Treffer der Erkundungsbohrungen



In verbliebenen oder “unentdeckten”  Hohlräumen, nach Abschluß der Verfüllmaßnahme kann  sich  Wasser ansammeln und dieses wiederum andersgelagerte Auswirkungen an der Oberfläche hervorbringen. Zudem wäre hier bereits ein massiver Eingriff in den hydrologischen Zustand erfolgt.

Hinweis: Diese Darstellung soll dazu dienen, eine gewisse Vorstellung zu erlangen, wenn Luftschutz und Bergbau zusammentreffen. In diesem Zusammenhang sind in der Praxis unzählige Bau - und Anlagenmuster anzutreffen, die jeweils im Einzelfall überprüft werden müssen.

Grundsätzlich sollte hier jedem einzelnen Hinweis nachgegangen werden, um bereits im Vorfeld Kenntnisse über derartigen Luftschutzanlagen zu erhalten.
